Graphix e-series 在线型, 等级 4

激光设备专注于终端用户价值

Graphix e-series为任何类型的激光打标要求带来难以置信的价值和功能。它是专门为生产线和自动化需求而制造的。它现在被用于各种PLC控制系统,具有以太网/IO通信端口。软件很直观,就可能性而言非常全面,包括编制复杂的数据字符串Datamatrix码,包括GS1。

为什么说Graphix e-series是为您而设计?



technomark-laser-picto-blanc

精通于1D/2D 码打标

GRAPHIX e-series : 专为优质打标而设计

  • 打标精度的准确性 & 可重复性
  • Technomark的专业知识来指导您
  • 软件允许非常精细的设置选择,以获得最佳可能的周期时间/质量比。



2D 码模式选择

Graphix软件允许精确的效果

最佳质量/周期时间比.

  • 缩小二维码每个单元格效果
  • 增强倒置对比
  • 双向打标
  • 二维码空白区设定
  • 打标速度选择
  • 打标延时设置

定制化

除了能够选择您所需要的激光源的功率(20W, 30W, 50W和100W),Graphix e-series还可提供多种选择:

  • 3D 打标 :允许一致的标记,即使在非平坦的表面
  • 静态自动对焦和飞行打标:由于焦距的调整,可以补偿高度的差异(最高可达89mm)
  • 电动 z轴 :允许激光自动调整,方便和准确
  • 旋转轴:用于标记圆柱形零件
  • 吸烟装置
  • 不同大小的打标窗口:最大可定制400x400mm
  • 以及可行性研究之后的所有其他定制

光纤激光技术

technomark-tout-type-piece

小到中型零件

technomark-unite-serie copie

小到大系列

technomark-taille-fenetre

多种窗口尺寸

Picto-eclairage

打标区域照明

technomark-nombreux-accessoires

广泛的配件

一体式激光打标站,每个人都可以使用

高的标记质量和可重复性



我们的测试报告保证了最佳的周期时间/质量比。高质量的制造确保长期使用和可靠性。



强大的通信接口

PLC通讯接口采用IO&TCP/IP。
1D或2D码读取数据输入。 Excel 文件导入。



Technomark专业指导和支持您的项目建立,

集成,产品验收等技术支持。

你需要的附件

  • 不同功率(20W, 30W,50W and 100W)
  • 不同的打标窗口
  • 不同的电缆长度从1.9m 到 5m

强大的嵌入式激光软件
简单,直观和全面



  • 软件嵌入PC控制器: 一体式
  • 1D & 2D 码打标(DM, QR 及其他标准)使用倒置打标效果和二维码空白区控制
  • 智能数据输入:准备好连接条形码读取器(扫码&打标) & EXCEL 文件导入数据 (不需要Excel许可证)
  • 智能的错误重复检查和数据记录功能:
    避免同一个变量重复标记
  • 轴的管理: X, Y, Z, &旋转轴管理
  • 提供9种语言版本
  • 可选自动对焦功能(静态或动态)
  • 可选3D非均匀打标功能(用于曲线和不平整的表面)

应用及技术特点

打标窗口 100x100mm或140x140mm
激光类型 1类光纤激光器站配置
现有配置 20W, 30W 50W & 100W
打标头尺寸 488x80x80mm
打标头重量 5,5kg
激光波长 1064 +/- 3nm
电源供应 AC 110~220v +/- 10% ,频率 : 50Hz
工作条件 温度:5°~ 40°

湿度 <70% 无冷凝

打标头电缆 1900mm 长电缆

(2800mm 长度可选)

屏幕 21.5英寸集成站
连接 1个以太网接口和3个USB接口
尺寸 L: 800mm, H: 985mm P: 755mm
装载能力 L: 500mm, H: 400mm P: 500mm
通讯接口 Ethernet, Port IO, USB
打标类型 字母数字内容
标记法 输入文本
角标记 可变序列号
辐射打标 变量数据导入
镜像打标 可变的时间戳
二维码 视觉
条形码 logo
QR码 形状
Datamatrix 符号

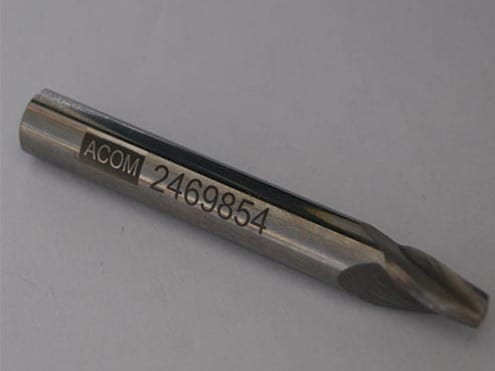

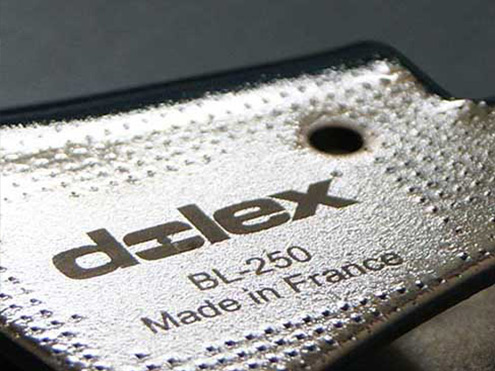

金属 塑料
聚氯乙烯
生铁 聚酰胺
不锈钢 聚碳酸酯
聚乙烯
黄铜 聚丙烯
钛铝合金 丙烯酸

非详尽列表. 注意,有些材料不能用激光打标。更多信息,请联系我们的激光专家

了解更多信息

工作站配置

工作站配置

适合中小型工件,配合定位夹具

Graphix e-series 激光器完美地适合于空间站的配置,使其成为1级激光器。大的装载能力和许多附件作为选配将完美地满足您的需求

愿景

愿景

高性能条形码校对系统
1D和2D读码器

在工业部门,通常采用OCR,1D或2D代码标识,2D Datamatrix CODE ECC 200是最常用的。Technomark高性能条形码读码器易于识别标识,可满足生产控制和零件识别的需要

vision-mp

备件

订购备件

我们为每个激光和点针打标解决方案订购备件。如有必要,请随时通过电子邮件或电话联系我们。我们保证为机器提供备件(提供时间最长为该机器使用寿命结束后5年)。

我们的销售网络使我们能够及时响应,并以最快速度确认订单和交货。
